　はじめに

　以下は、Xojo Cocoaビルドについての話題です。

　MIDI演奏時の録音ができなくなっていた問題を、調べてみました。

　なお検証には、Xojo 2018 Release 2／2022 Release 4.1を用いています。（Mac mini 2018 + macOS 15.4.1 Sequoia）

　経緯

　本プロジェクトは、macOS 15 Sequoiaにおいて、Xojo 2018 Release 2／2022 Release 4.1で動作しないことが確認できています。

注：当方ではXojo 2018 Release 2（以下、2018r2）と2022 Release 4.1（以下、2022r41）を常用しているため、この二つを取り上げている。両者の間のどこで、以下に示す違いが出るのかは、検証していないので不明。また、macOS 10.14 Mojave（以下、Mojave）以降、macOS 15 Sequoia（以下、Sequoia）迄のどのバージョンから以下の状況が現出するのかも、未検証。

　具体的には、
　1. 2018r2：システム設定＞サウンドで出力をスピーカーにすると録音できない。SoundFlowerにすれば、録音は可能だがスピーカーから音は出ない。
　2. 2022r41：何をやっても録音できない。
　問題は二つあって、一つは両者共通なので、まずは2018r2から見ていきます。

　本プロジェクトでは、ContainerControl1＞CreateAudioEngine()で出力のChannelMapを設定しているのですが、Mojaveでは、SoundFlowerがインストールされていれば、出力が2系統（左右あるので、チャンネル数は4）に増え、取得すると{-1,-1,-1,-1}になっているので、{0,1,0,1}で上書きすれば事は足りました。
　それがSequoiaでは、同状況で{0,1}となって、選択中の出力にしかアクセス出来ない状態となっています。

　あれこれ調べた結果、Sequoiaで出力が2系統に拡張されるためには、マイクアクセスのダイアログで許可が指定されなければならない、ということが分かりました。（ちなみに、ダイアログ自体はMojaveでも表示はされるが、録音開始直前で、それでも動作はする。）

デフォルト値が、（現在の出力選択によって）{0,1,-1,-1}または{-1,-1,0,1}になる、といった違いがある。
出力の拡張に、なぜ入力であるマイクの許可が必要？という点には疑問が残らないでもないが、SoundFlowerは仮想デバイスで、入力にも出力にも現れるから？

（クリックで拡大）
　また、ダイアログを表示するトリガーとして、入力ノードを取得すればいい（注：他にもあるかもしれないが未検証）ことも分かりました。
　なので、以下の文をChannelMap設定前に挿入すれば、2018r2では動作することが確認できました。

  // インプットノードを取得（マイクアクセスのダイアログが表示。許可するとChannelMapにSoundflowerが追加される。ただし非アクティブなので、あとでChannelMapを書き換える。）
  Declare Function inputNode Lib "Cocoa" selector "inputNode" (class_id As Ptr) As Ptr
  Dim input As Ptr = inputNode(engine)

　もう一つの問題は、2022r41では、上記対応だけではダイアログが表示されないことです。

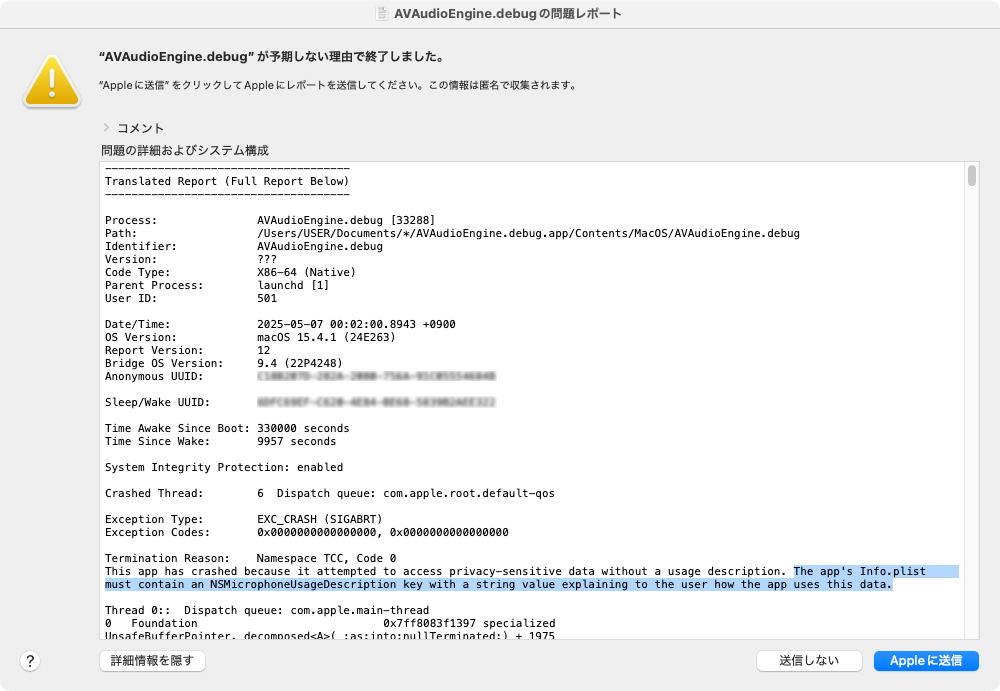

　ヒントは、別のテストプログラムが（似た状況で）異常終了した際に表示されたレポートにありました。

（クリックで拡大。注：ハイライトは当方で付与したもの。）

　すなわち、info.plistにNSMicrophoneUsageDescriptionを追加しなければならない、ということです。
　これを追加することで、2022r41でも入力ノードを呼び出した際にダイアログが表示され、許可するとChannelMapが拡張されました。

（クリックで拡大）
　参考サイト(1)：ios - The app's Info.plist must contain an NSMicrophoneUsageDescription key with a string value explaining to the user how the app uses this data - Stack Overflow

　以下は、追加情報です。
　これまで、ChannelMapにアクセスするために、audioUnitを取得していましたが、AUAudioUnitを使う方法もあることが分かりました。
　AUAudioUnitはaudioUnitのラッパーで、audioUnitがC/C++ベースなのに対し、AUAudioUnitはObjective-C/Swiftベースなので、よりスマートに記述できる、ということのようです。（Xojoでは却って手間が増えますが…）
　こちらも動作することは確認できましたので、その時のサンプルも載せておきます。

　参考サイト(2)：swift - What is the difference between AUAudioUnit and AudioUnit - Stack Overflow

　Xojoでの実装

注：以下の実装では、一部Xojo 2022r4.1ではDeprecatedな機能が使われています。必要なら推奨される機能に置き換えて下さい。

【ソースコードのコピー＆ペーストについて】
・ソースコード（グレー背景部分の全文）をコピーし、指定のオブジェクトにペーストすると、（新規作成して名前等を個別にコピー＆ペーストしなくても）復元されます。
・ペーストはオブジェクトに行って下さい。オブジェクト内のEvent Handlers／Methods／Properties等にペーストしても、うまくいかない場合があります。
・それでもペーストできない場合は、各項目のカッコ内を適用して下さい。

前回プロジェクトをベースとする

ContainerControl1のCreateAudioEngineを、以下に置き替え

Protected Function CreateAudioEngine() as Ptr
  Dim error As Ptr

  // 文字列を指定してクラスオブジェクトを取得する。最初に一回宣言しておけばよい。
  Declare Function NSClassFromString Lib "Cocoa" (aClassName As CFStringRef) As Ptr

  Declare Function alloc Lib "Cocoa" selector "alloc" (class_id As Ptr) As Ptr
  Declare Function init Lib "Cocoa" selector "init" (obj_id As Ptr) As Ptr

  // エンジン生成
  Dim engine As Ptr = NSClassFromString("AVAudioEngine")
  engine = init(alloc(engine))

  // ノード設定オプションをMusicDeviceとしてセット
  Dim cd As AudioComponentDescription
  cd.componentManufacturer = &h6170706c // kAudioUnitManufacturer_Apple = 'appl'
  cd.componentFlags = 0
  cd.componentFlagsMask = 0
  cd.componentType = &h61756d75  // kAudioUnitType_MusicDevice = 'aumu'
  cd.componentSubType = &h646c7320  // kAudioUnitSubType_DLSSynth = 'dls '

  // MIDIデバイス生成
  pInst = NSClassFromString("AVAudioUnitMIDIInstrument")
  Declare Function initWithAudioComponentDescription Lib "Cocoa" selector "initWithAudioComponentDescription:" (obj_id As Ptr, desc As AudioComponentDescription) As Ptr
  pInst = initWithAudioComponentDescription(alloc(pInst), cd)

  // エフェクター生成
  pDelay = NSClassFromString("AVAudioUnitDelay")
  pDelay = init(alloc(pDelay))
  pReverb = NSClassFromString("AVAudioUnitReverb")
  pReverb = init(alloc(pReverb))

  // MIDIデバイスとエフェクターをエンジンに接続
  Declare Sub attachNode Lib "Cocoa" selector "attachNode:" (class_id As Ptr, node As Ptr)
  attachNode(engine, pInst)
  attachNode(engine, pDelay)
  attachNode(engine, pReverb)

  // メインミキサーノードを取得
  Declare Function mainMixerNode Lib "Cocoa" selector "mainMixerNode" (class_id As Ptr) As Ptr
  pMixer = mainMixerNode(engine)

  // アウトプットノードを取得（通常の発音時はなくてもいいが、ChannelMapはアウトプットにしか設定できないため）
  Declare Function outputNode Lib "Cocoa" selector "outputNode" (class_id As Ptr) As Ptr
  Dim output As Ptr = outputNode(engine)

  // mixerからformatを取得
  Declare Function outputFormatForBus Lib "Cocoa" selector "outputFormatForBus:" (class_id As Ptr, idx As UInteger) As Ptr
  Dim format As Ptr = outputFormatForBus(pMixer, 0)

  // ノードの接続順を指定
  Declare Sub connecttoformat Lib "Cocoa" selector "connect:to:format:" (class_id As Ptr, src As Ptr, dest As Ptr, format As Ptr)
  connecttoformat(engine, pInst, pDelay, format)
  connecttoformat(engine, pDelay, pReverb, format)
  connecttoformat(engine, pReverb, pMixer, format)
  connecttoformat(engine, pMixer, output, format)

  // 録音が有効ならChannelMapをセット
  if Window1.pEnableRec then

    // インプットノードを取得（マイクアクセスのダイアログが表示。許可するとChannelMapにSoundflowerが追加される。ただし非アクティブなので、ChannelMapを書き換える。）
    Declare Function inputNode Lib "Cocoa" selector "inputNode" (class_id As Ptr) As Ptr
    Dim input As Ptr = inputNode(engine)

    // アウトプットノードのaudioUnitを取得
    Declare Function audioUnit Lib "Cocoa" selector "audioUnit" (class_id As Ptr) As ComponentInstanceRecord
    Dim unit As ComponentInstanceRecord = audioUnit(output)

    // アウトプットノードのaudioUnitにChannelMapをセット
    Declare Function AudioUnitSetProperty Lib "AudioUnit" (inUnit As ComponentInstanceRecord, inID As UInt32, inScope As UInt32, inElement As UInt32, inData As Ptr, inDataSize As UInt32) As Integer
    Dim result As Int32 = AudioUnitSetProperty(unit, 2002, 0, 1, Window1.pChannelMap, Window1.pChannelMap.Size)  // 2002 = kAudioOutputUnitProperty_ChannelMap
    if result<>0 then msgBox "SetChannelMap 3 "+Str(result)

  end if

  // エンジン実行
  Declare Sub startAndReturnError Lib "Cocoa" selector "startAndReturnError:" (class_id As Ptr, byRef err As Ptr)
  startAndReturnError(engine, error)

  // エンジンを返す
  return engine

End Function

　コードの実装は以上です。引き続き、ファイル関連の処理を実施。

以下の内容でテキストファイルを作成し、名前をInfo.plistとして保存

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE plist PUBLIC "-//Apple//DTD PLIST 1.0//EN" "http://www.apple.com/DTDs/PropertyList-1.0.dtd">
<plist version="1.0">
<dict>
	<key>NSMicrophoneUsageDescription</key>
	<string>録音するには許可が必要です。</string>
</dict>
</plist>

　注：stringタグの中身がダイアログに表示される。（必要なら、ローカライズの手法を適用する等して下さい。）

プロジェクトに、Info.plistをドラッグ＆ドロップ

　Xojoでの実装（AUAudioUnit版）

Window1のInitChannelMapを、以下に置き替え

Protected Sub InitChannelMap()

  // 文字列を指定してクラスオブジェクトを取得する。最初に一回宣言しておけばよい。
  Declare Function NSClassFromString Lib "Cocoa" (aClassName As CFStringRef) As Ptr

  Declare Function numberWithUnsignedInteger Lib "Cocoa" Selector "numberWithUnsignedInteger:" (receiver As Ptr, val As Integer) As Ptr

  // 0と1のNSNumberを生成
  Dim num0 As Ptr = NSClassFromString("NSNumber")  // クラスメソッドなので、まずNSNumberクラスを取得
  num0 = numberWithUnsignedInteger(num0, 0)  // 0
  Dim num1 As Ptr = NSClassFromString("NSNumber")  // クラスメソッドなので、まずNSNumberクラスを取得
  num1 = numberWithUnsignedInteger(num1, 1)  // 1

  // 配列を生成
  pChannelMap = NSClassFromString("NSMutableArray")  // クラスメソッドなので、まずNSMutableArrayクラスを取得
  Declare Function getArray Lib "Cocoa" Selector "array" (receiver As Ptr) As Ptr  // Return Array*
  pChannelMap=getArray(pChannelMap)

  // 出力チャンネルの指定
  Declare Sub addObject Lib "Cocoa" Selector "addObject:" (receiver As Ptr, obj As Ptr)
  addObject(pChannelMap, num0)  // Soundflower 2ch Lに送られる
  addObject(pChannelMap, num1)  // Soundflower 2ch Rに送られる
  addObject(pChannelMap, num0)  // 内蔵スピーカー Lに送られる
  addObject(pChannelMap, num1)  // 内蔵スピーカー Rに送られる

End Sub

ContainerControl1のCreateAudioEngineを、以下に置き替え

Protected Function CreateAudioEngine() As Ptr
  Dim error As Ptr

  // 文字列を指定してクラスオブジェクトを取得する。最初に一回宣言しておけばよい。
  Declare Function NSClassFromString Lib "Cocoa" (aClassName As CFStringRef) As Ptr

  Declare Function alloc Lib "Cocoa" selector "alloc" (class_id As Ptr) As Ptr
  Declare Function init Lib "Cocoa" selector "init" (obj_id As Ptr) As Ptr

  // エンジン生成
  Dim engine As Ptr = NSClassFromString("AVAudioEngine")
  engine = init(alloc(engine))

  // ノード設定オプションをMusicDeviceとしてセット
  Dim cd As AudioComponentDescription
  cd.componentManufacturer = &h6170706c // kAudioUnitManufacturer_Apple = 'appl'
  cd.componentFlags = 0
  cd.componentFlagsMask = 0
  cd.componentType = &h61756d75  // kAudioUnitType_MusicDevice = 'aumu'
  cd.componentSubType = &h646c7320  // kAudioUnitSubType_DLSSynth = 'dls '

  // MIDIデバイス生成
  pInst = NSClassFromString("AVAudioUnitMIDIInstrument")
  Declare Function initWithAudioComponentDescription Lib "Cocoa" selector "initWithAudioComponentDescription:" (obj_id As Ptr, desc As AudioComponentDescription) As Ptr
  pInst = initWithAudioComponentDescription(alloc(pInst), cd)

  // エフェクター生成
  pDelay = NSClassFromString("AVAudioUnitDelay")
  pDelay = init(alloc(pDelay))
  pReverb = NSClassFromString("AVAudioUnitReverb")
  pReverb = init(alloc(pReverb))

  // MIDIデバイスとエフェクターをエンジンに接続
  Declare Sub attachNode Lib "Cocoa" selector "attachNode:" (class_id As Ptr, node As Ptr)
  attachNode(engine, pInst)
  attachNode(engine, pDelay)
  attachNode(engine, pReverb)

  // メインミキサーノードを取得
  Declare Function mainMixerNode Lib "Cocoa" selector "mainMixerNode" (class_id As Ptr) As Ptr
  pMixer = mainMixerNode(engine)

  // アウトプットノードを取得（通常の発音時はなくてもいいが、ChannelMapはアウトプットにしか設定できないため）
  Declare Function outputNode Lib "Cocoa" selector "outputNode" (class_id As Ptr) As Ptr
  Dim output As Ptr = outputNode(engine)

  // mixerからformatを取得
  Declare Function outputFormatForBus Lib "Cocoa" selector "outputFormatForBus:" (class_id As Ptr, idx As UInteger) As Ptr
  Dim format As Ptr = outputFormatForBus(pMixer, 0)

  // ノードの接続順を指定
  Declare Sub connecttoformat Lib "Cocoa" selector "connect:to:format:" (class_id As Ptr, src As Ptr, dest As Ptr, format As Ptr)
  connecttoformat(engine, pInst, pDelay, format)
  connecttoformat(engine, pDelay, pReverb, format)
  connecttoformat(engine, pReverb, pMixer, format)
  connecttoformat(engine, pMixer, output, format)

  // 録音が有効ならChannelMapをセット
  if Window1.pEnableRec then

    // インプットノードを取得（マイクアクセスのダイアログが表示。許可するとChannelMapにSoundflowerが追加される。ただし非アクティブなので、ChannelMapを書き換える。）
    Declare Function inputNode Lib "Cocoa" selector "inputNode" (class_id As Ptr) As Ptr
    Dim input As Ptr = inputNode(engine)

    // アウトプットノードのAUAudioUnitを取得
    Declare Function AUAudioUnit Lib "Cocoa" selector "AUAudioUnit" (class_id As Ptr) As Ptr
    Dim unit As Ptr = AUAudioUnit(output)

    // AUAudioUnitにChannelMapをセット
    Declare Sub setChannelMap Lib "Cocoa" selector "setChannelMap:" (class_id As Ptr, data As Ptr)
    setChannelMap(unit, Window1.pChannelMap)

  end if

  // エンジン実行
  Declare Sub startAndReturnError Lib "Cocoa" selector "startAndReturnError:" (class_id As Ptr, byRef err As Ptr)
  startAndReturnError(engine, error)

  // エンジンを返す
  return engine

End Function

Window1のpChannelMapプロパティの型を、Ptrに書き換える

　おわりに

　分かってしまえば、修正箇所は僅かなのですが、ここに至るまでは結構時間がかかりました。やれやれ。

　なお、SoundFlowerはApple silicon Macでは動作しないため、代替としてBlackHoleを使うのがトレンドのようですが、当方ではSoundFlowerが動作していることもあって、ここではBlackHoleによる検証は行なっていません。
